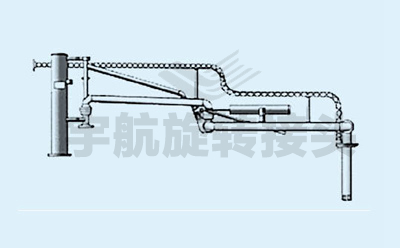

立柱式鹤管（软管回气）核心参数

1. 基本型号

• 常用型号：AL1401、AL1402、AL1502 立柱型
• 结构：立柱支撑 + 水平回转臂 + 垂直升降臂 + 液相主管道 + 软管回气

2. 公称通径

• 液相主管：DN50 / DN80 / DN100（最常用 DN80、DN100）
• 回气软管：DN25 / DN40 / DN50
• 设计压力：PN1.0MPa / PN1.6MPa
• 工作压力：0～1.0MPa
• 真空度：-0.08MPa

3. 温度范围

• 常规介质：-20℃ ～ +120℃
• 低温 / 导热油可定制：-40℃ ～ +250℃

4. 回转与动作参数

• 立柱水平回转：360°
• 臂架水平回转：360°
• 垂直升降角度：-5° ～ +60°
• 工作半径：1.5m～3.5m（常规 2.5m）
• 平衡方式：弹簧缸平衡 / 气缸平衡

5. 旋转接头（关键）

• 数量：3～4 个
• 结构：双滚道复式滚珠结构
• 密封：碳纤维增强 PTFE + FKM 氟橡胶
• 泄漏等级：零泄漏
• 材质：304 / 316L 不锈钢

6. 回气方式（软管回气）

• 回气管：金属软管 / 波纹软管
• 软管长度：1.5m～3m
• 连接方式：快速接头 / 法兰
• 功能：油气回收、压力平衡、密闭装车

7. 垂管（液下装车）

• 形式：固定垂管 / 伸缩垂管
• 插入深度：距槽车底部 ≤200mm
• 材质：20# 钢 / 304 / 316L

8. 主体材质

• 臂架：碳钢 Q235B / 20# 钢管
• 立柱：碳钢 Q235B，加厚无缝管
• 防腐：底漆 + 面漆 / 不锈钢

9. 标配安全附件

• 防静电装置
• 紧急拉断阀
• 立柱限位
• 防溢流接口（可选）
