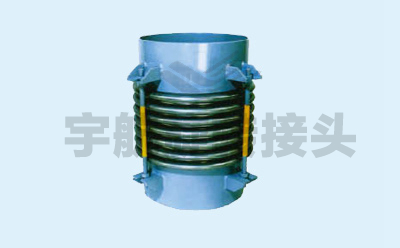

一、 结构组成
该补偿器为单式结构，核心部件围绕 “角向偏转” 和 “应力约束” 设计，具体包括：
- 不锈钢波纹管：1 组单层或多层波纹管（常用 304/316L 材质），是角向变形的核心弹性元件，可随铰链偏转实现拉伸 / 压缩。
- 铰链组件：由铰链板、销轴、耳板组成，是补偿器的核心约束部件，限定波纹管仅能在单一平面内做角向运动，同时承受内压推力和偏转产生的力矩。
- 端管 / 法兰：位于补偿器两端，用于与管道焊接或法兰连接，保证连接强度和密封性。
- 导流筒（可选）：内置在波纹管内，引导介质平稳流动，防止高速介质冲刷波纹管内壁，延长使用寿命。
二、 工作原理
单式铰链型补偿器通过铰链组件的定向约束 + 波纹管的弹性变形实现角向位移补偿：
- 当管道因热胀冷缩、设备振动产生单平面角位移时，铰链板绕销轴转动，带动波纹管同步偏转。
- 铰链组件的刚性约束作用，可抵消管道内压产生的轴向推力，避免推力传递至管道支架。
- 补偿器仅能在铰链限定的平面内偏转，无法实现轴向伸缩和横向位移，因此需搭配对应工况的补偿器使用。
