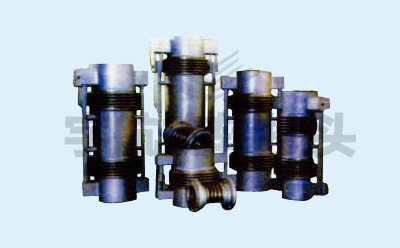

万向铰链（FW）型补偿器

万向铰链（FW）型补偿器

立即咨询
  • 详细介绍
该补偿器采用单组 / 双组波纹管 + 十字万向铰链组件的结构设计，核心部件包括：
  1. 不锈钢波纹管：1 组或 2 组单层 / 多层波纹管（常用 304/316L 材质），是弹性变形的核心元件，可随万向铰链的转动实现多方向偏转和挠曲。
  2. 万向铰链组件：由十字销轴、铰链板、耳板、轴承组成，是补偿器的核心控制部件。十字销轴的万向结构允许补偿器在X、Y、Z 三个方向的任意平面内偏转，同时承受内压推力和变形产生的力矩。
  3. 端管 / 法兰：位于补偿器两端，用于与管道焊接或法兰连接，保证连接强度和密封性，大口径工况优先选用焊接连接。
  4. 中间管（双组波纹管型号标配）：连接两组波纹管的刚性短管，支撑波纹管并传递位移，提升补偿器的横向补偿能力。
  5. 导流筒（标配）：内置在波纹管内部，引导介质平稳流动，防止高速介质冲刷波纹管内壁，延长使用寿命。
