一、 结构组成

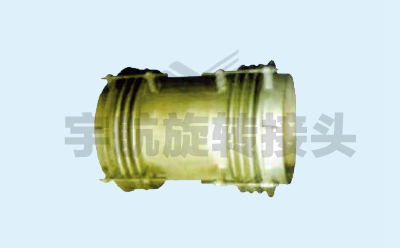

该补偿器采用两组波纹管 + 中间连接管 + 导向组件的复式结构，核心部件包括：
- 不锈钢波纹管：2 组规格相同的单层 / 多层波纹管，材质多为 304/316L 不锈钢，高温工况选用 310S 材质。两组波纹管对称布置，协同伸缩以提升轴向补偿量，分散变形应力。
- 中间连接管：刚性短管，连接两组波纹管，保证两组波纹管同步变形，同时增强补偿器的整体结构稳定性。
- 内导流筒：贯穿两组波纹管内部，引导介质平稳流动，避免高速介质冲刷波纹管内壁，降低磨损风险；同时起到轴向导向作用，防止波纹管伸缩时偏摆。
- 端管 / 法兰：位于补偿器两端，用于与管道焊接或法兰连接，大口径工况优先选用焊接连接，保证密封性能和连接强度。
- 外护管（可选）：包覆在波纹管外侧，材质为碳钢或不锈钢，保护波纹管免受外界撞击、腐蚀，适用于户外或恶劣环境工况。
二、 工作原理
复式自由型补偿器通过两组波纹管的同步弹性变形，实现大位移补偿，工作逻辑如下：
- 轴向大位移补偿：当管道因温度变化产生轴向热胀冷缩时，两组波纹管同时拉伸或压缩，相较于单式补偿器，补偿量可提升 1.5-2 倍，满足大口径管道的大位移补偿需求。
- 少量横向 / 角向补偿：依靠波纹管自身的柔性，以及两组波纹管的协同挠曲，可适应管道安装偏差或轻微振动产生的少量横向位移（±5-±30mm）和角向位移（≤1°-≤2°）。
- 应力分散：复式结构将总位移量分摊到两组波纹管上，单组波纹管的变形量减半，大幅降低波纹管的疲劳损伤，延长使用寿命。
