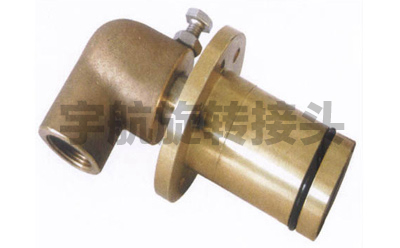

钢厂专用旋转接头HMS型

一、型号含义

• H：埋入式
• M：密封结构
• S：双向流通、双通道（一进一出）
• 20/25：公称通径 DN20 / DN25

二、核心性能参数

• 适用设备：连铸机二冷区冷却辊、托辊
• 适用介质：冷却水、净水、乳化液
• 工作压力：1.0 MPa
• 工作温度：≤ 120 ℃
• 最高转速：≤ 100 r/min
• 通道数：双通道（一进一出）
• 旋转方向：双向旋转
• 密封形式：平衡式端面密封
• 密封副：碳化硅 / 碳化硅（SiC/SiC）
• 补偿方式：内置弹簧补偿
• 轴承：双轴承支撑，抗径向力
• 安装形式：埋入式 / 半埋入式
• 连接方式：法兰连接

三、规格尺寸（行业通用）

1. HMS-20

   • 公称通径：DN20（3/4"）
   • 适用辊径：φ200～φ250 mm
   • 总长：约 125 mm

2. HMS-25

   • 公称通径：DN25（1"）
   • 适用辊径：φ250～φ300 mm
   • 总长：约 135 mm


四、材质配置（钢厂标配）

• 壳体：45# 钢 / 铸钢
• 转子：45# 钢淬火处理
• 密封：碳化硅 + 碳化硅
• 密封圈：氟橡胶
• 弹簧：不锈钢

五、适用工况

• 连铸机二冷区冷却辊
• 板坯、方坯、圆坯连铸机
• 低速、重载、水冷工况
• 水泥厂篦冷机冷却辊可通用
