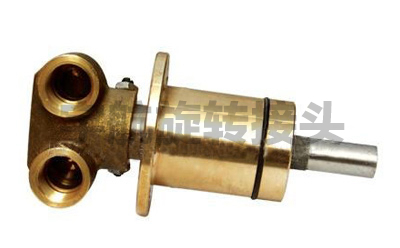

埋入式旋转接头

一、核心性能参数

• 适用设备：连铸机二冷辊、冷却托辊、埋入辊
• 结构类型：埋入式 / 全埋入式
• 通道数：双通道（一进一出）
• 工作介质：冷却水、热水、乳化液
• 工作压力：1.0 MPa（高压型 1.6 MPa）
• 工作温度：≤ 120 ℃
• 最高转速：≤ 100 r/min
• 旋转方向：双向旋转
• 密封形式：平衡式端面密封
• 密封副：碳化硅 / 碳化硅 SiC/SiC
• 补偿方式：内置弹簧自动补偿
• 轴承：双轴承支撑，抗径向力
• 安装：整体装入辊体内，外部只露法兰

二、常用规格尺寸（行业标准）

1. DN20（3/4"）

   • 适用辊径：φ200–φ250 mm
   • 总长：120–130 mm
   • 连接：法兰连接

2. DN25（1"）

   • 适用辊径：φ250–φ300 mm
   • 总长：130–140 mm
   • 连接：法兰连接


三、材质配置（钢厂标配）

• 壳体：45# 钢 / 铸钢
• 转子：45# 钢淬火
• 密封：碳化硅 + 碳化硅
• 密封圈：氟橡胶
• 弹簧：不锈钢

四、常用型号对应

• HMS 型：半埋入式双通道
• HMDUD 型：全埋入式
• Z 型 / CCM 型：进口替代埋入式
